滚轮罐耳Ls42.5注意事项
|
应定期对滚轮主轴顶丝、螺母、轴端螺母及其余紧固件是否紧固、滚轮是否松旷、滚轮运转和磨损情况及摆架是否变形等进行检查，如发现异常应查明原因，复原后才能使用。 如发现质量问题，不得自行拆卸，应与经销商协商修理或退还，也可直接与本公司联系。 易损件清单
订货说明 |
||||||||||||||||||||||||
特征与原理

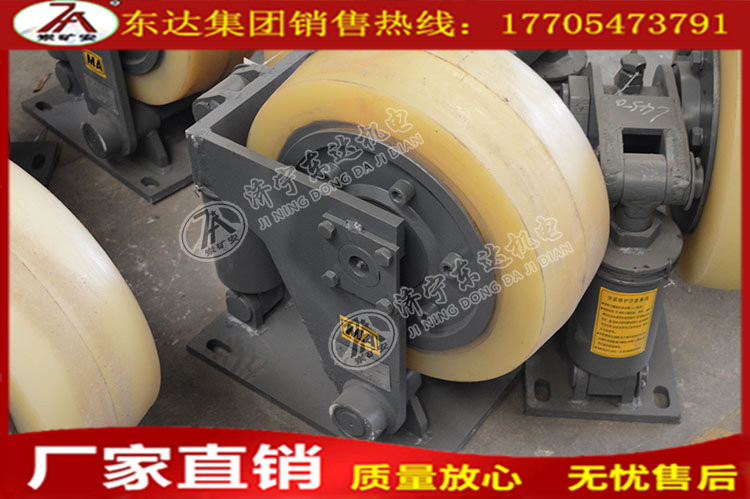

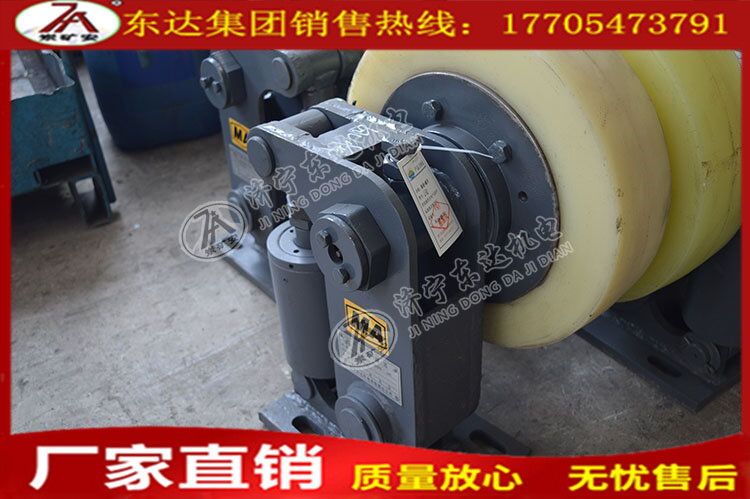

滚轮罐耳是我公司自行研制开发的组合钢罐道导向装置，滚轮罐耳主要由滚轮、支架、弹簧缓冲装置、底座等组成。弹簧缓冲装置由调节套、调节螺杆、螺母、碟簧轴、导向套、并帽、紧定螺钉、碟簧、平键、缸筒等组成。
滚轮罐耳缓冲装置采用碟形弹簧组，符合煤炭部标准MT236-1991，其作用原理是滚轮受力通过支架、调节套、调节螺杆、碟簧轴施与碟簧上，通过碟簧轴上、下运动释放和压缩碟簧组实现缓冲。
碟簧轴在导向套内及缸筒底部的导向孔内上下运动，碟簧轴下端铣有键槽，受缸筒底部平键的作用碟簧轴不能转动。导向套拧入缸筒并压住碟簧轴使碟簧轴的轴肩压紧碟簧，为了安全可靠导向套用并帽锁紧，并与缸筒一起配钻孔、攻螺纹，用紧定螺钉紧固。
运转中由于滚轮的胶层被磨损，通过调节螺杆调节滚轮使滚轮前倾靠近罐道。调节螺杆一端为左旋螺纹另一端为右旋螺纹，分别拧入调节套和碟簧轴，调整时松开调节螺杆下边的螺母，逆时针转动调节螺杆，螺杆拧出，滚轮前倾靠近罐道，调好后紧固调节螺杆下边的螺母。
故障及维护
故障分析及排除| 序号 |
故障现象 |
原因分析 |
排除方法 |
备注 |
|
1 |
滚轮转动不灵活 |
轴承损坏 |
更换轴承 |
|
|
轴承游隙太小 |
拆下副轮毂，用圆螺母调整轴承游隙 |
|
||
|
密封损坏，轴承腔进污物 |
清洗轴承，更换密封，注入适量润滑脂 |
|
||
|
2 |
滚轮旷 |
摆架下铰链套磨损，间隙大 |
更换新套及铰链轴 |
|
|
轴承游隙太大 |
拆下副轮毂，用圆螺母调整轴承游隙 |
|
||
|
3 |
滚轮轮毂有过热现象 |
轴承缺少润滑脂 |
注入适量润滑脂 |
|
|
4 |
胶轮磨损快且易损坏 |
滚轮与罐道接触过紧 |
调整滚轮接触到罐道即可，不要加预紧力 |
|
|
5 |
缓冲效果降低或失效 |
长期使用，蝶簧刚度低 |
增加蝶簧预压变形量或更换蝶簧 |
|
|
蝶簧碎 |
更换蝶簧 |
|
||
|
摆架，缓冲缸各铰链锈蚀，无法转动 |
清除污物，润滑铰链 |
|
滚轮罐耳Ls42.5检修及维护
滚轮罐耳应定期维护，滚轮罐耳的轴承6个月加注一次润滑脂，滚轮、支架、弹簧缓冲装置、底座每年检查一次，对螺纹、弹簧、轴销等重新加注润滑脂。
