GLD800/5.5/S皮带式给煤机详细说明
GLD系列带式给料机是针对大型高产高效矿井生产系统流量大、现行给料机已不能满足煤矿生产要求而研制的新型给煤设备。该产品是在K型往复式给料机的基础上，将往复式运动机构改为输送带式机构（公司专利号：ZL 2007 2 0159464.2），从而将给料运动由滑动摩擦变为滚动摩擦。摩擦系数大为降低，使得电力消耗也显著降低。给料方式由间断给料变为连续给料，且给料量动态连续可变，使给料系统更能满足高效、节能、环保的要求。 其主要特点是： 1. 给料量大，体积小、重量轻，便于井下运输和安装，可大大减少井巷工程量； 2. 给料量调节范围大，调节方便（无级调速）； 3. 运动部分工作阻力小，功耗低，运动部件的工作寿命长； 4．运行平稳，噪音小，保护环境； 5、零部件通用性强，安装维修方便。GLD800/5.5/S皮带式给煤机型号与分类
1．型号  标记示例： 最大给料量为800t/h，电机功率为5.5kW，手动调速带式给料机，其型号为：GLD800/5.5/S。 2.GLD系列带式给料机共设4种规格，见技术参数表 |
GLD800/5.5/S皮带式给煤机技术参数
|
规格型号 |
功率kw |
电压v |
适应环境 |
最大给料量t/h |
最大带速m/s |
外形尺寸mm |
重量kg |
|
GLD800/5.5/S |
5.5 |
380～660 |
防爆型 |
800 |
0.75 |
长3280 宽1420 高1718 |
3500 |
|
GLD2200/7.5/S |
7.5 |
2200 |
0.98 |
长3683 宽1605 高1868 |
4100 |
||
|
GLD3300/7.5/S |
7.5 |
3000 |
0.98 |
长4052 宽1622 高2338 |
5000 |
||
|
GLD4000/11/S |
11 |
4000 |
1.50 |
长4052 宽1622 高2338 |
5500 |
GLD800/5.5/S皮带式给煤机特征与原理
1、结 构

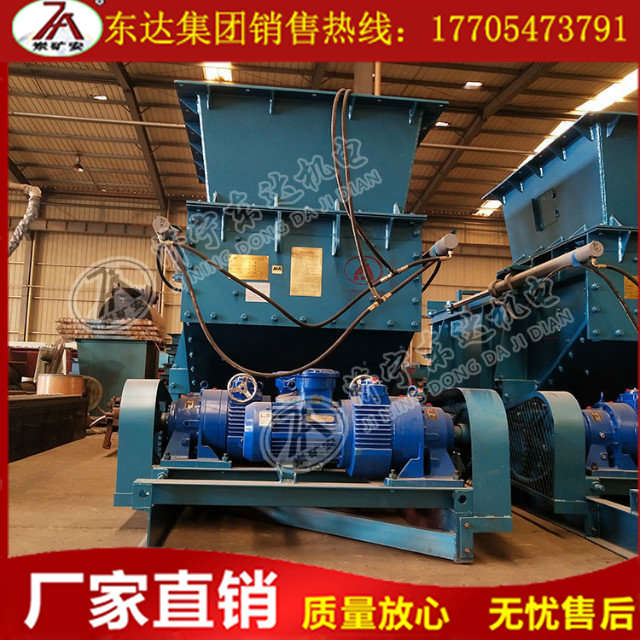

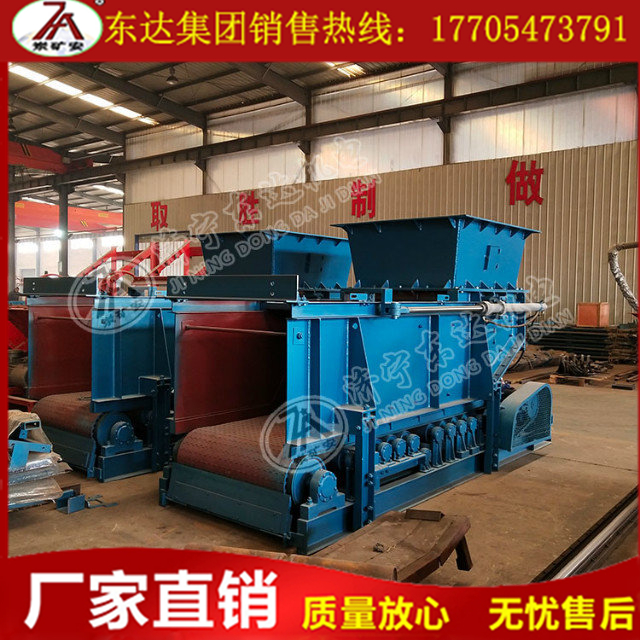

本机为吊挂式给料机，其主要组成部分见结构示意图，整机经由漏斗架悬挂固定在煤仓口部，其下安装箱体，在箱体下安装给料装置。给料装置由驱动滚筒、缓冲托辊、改向滚筒、胶带、清扫器等组成。驱动装置由机械无级变速机经链条带动主动滚筒旋转，给料机煤流从两侧板围成的箱体出口流出。给料装置和驱动装置均安装在底架上。在箱体上，安有闸门装置和驱动手柄，用于给料机停机时关闭煤流。
2、工作原理
料仓内的物料经漏斗架进入箱体落在具有耐磨、防纵撕、抗冲击能力的专用胶带上；当驱动滚筒在外动力的驱动下开始旋转时，带动胶带运动，胶带带动其上的物料导向出料口，运行中的胶带在出料口卸料后转向回程，物料不断的从出料口排出，从而完成给料过程；安装在改向滚筒处的清扫器，清扫粘结在胶带上的物料，以避免物料在返程侧的撒落。改变进料口大小可通过调节闸门的开度来实现；改变给料量，可通过调节无级变速减速机的输出轴变速，来改变胶带运行速度的大小，从而改变给料量；改变给料量，也可通过选配变频器，改变电动机转速，从而改变给料量。带式给料机运行中，系统主要负荷均由滚动轴承支撑，运行阻力小，设备所需驱动功率小，系统各零部件工作寿命长。
GLD800/5.5/S皮带式给煤机故障及维护
|
1．给料机在使用时，煤仓内应贮有足够大煤量，以避免装煤入仓时，直接冲击底板。
|
