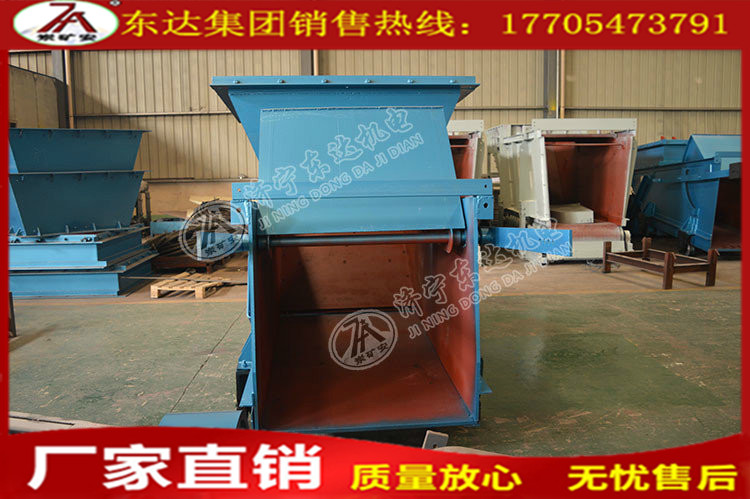

K4往复式给煤机--概述
GLW系列往复式给料机适用于适用于矿山、矿井、选煤厂、中站、输煤车间、港口散料码头等散料转运，可将散料经料仓均匀的转载到胶带机或其它筛选设备、贮存装置上。实现对矿石、砂煤、粮食等散装物料的均匀给料。此系列给料机的给料槽是由驱动装置经曲柄连杆装置作直线往复运动。当给料槽前移时，借惯性力和摩擦力的作用将物料移走，此时料斗中的物料落下，使之不能后退而在前端卸下。此系列给料机传动装置为悬挂式，可直接布置在料斗下，安装方便。
GLW系列往复式给料机的优点是给料均匀、稳定，给料量可调，外形高度小，结构简单、调节安装方便，工作可靠，使用寿命长。
K4往复式给煤机--技术参数表
|
规格型号 |
功率kw |
电压v |
适应环境 |
最大给料量t/h |
给料底盘最大行程，mm |
曲柄转速r/min |
安装尺寸mm |
外形尺寸mm |
重量kg |
|
GLW225/4/S |
4 |
380～660 |
防爆型 |
225 |
200 |
57 |
同K2型往复式给料机 |
长3520 |
1420 |
|
GLW330/7.5/S |
7.5 |
330 |
200 |
62 |
同K3型往复式给料机 |
长3913 宽1376 高1486 |
1980 |
||
|
GLW590/18.5/S |
18.5 |
590 |
240 |
62 |
同K4型往复式给料机 |
长4740 宽1632 高1543 |
2880 |
K4往复式给煤机-- 主要结构及工作原理

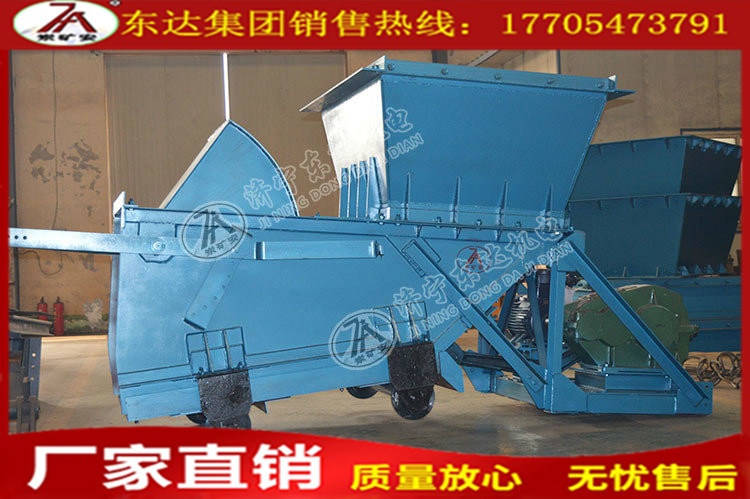

此系列给料机是由底架、传动平台、漏斗、闸门、曲柄连杆机构及滚轮等组成，具体详见结构示意图。其传动原理：当电动机开动后，经弹性联轴器、减速器、曲柄连杆装置拖动倾斜的底架在滚轮上作直线往复运动，将物料均匀地卸到运输机械或其它筛选设备上。此给料机有带漏斗、带调节阀门与带漏斗、不带调节闸门等多种组合型式。当输送坚硬物料时，可考虑在槽底加设衬板。
