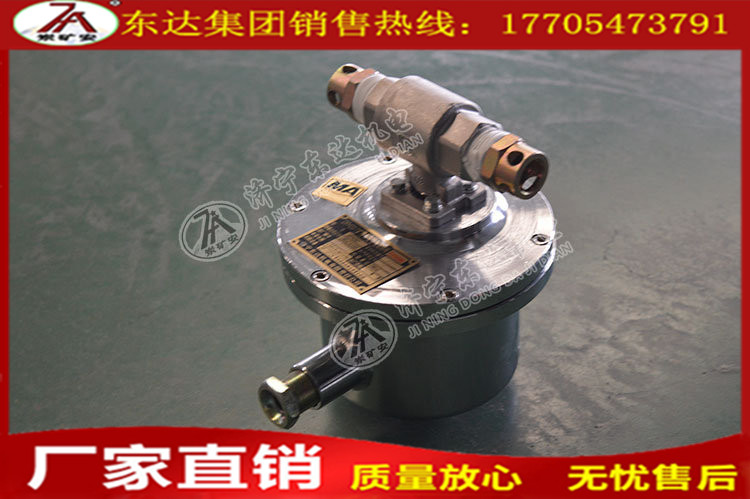

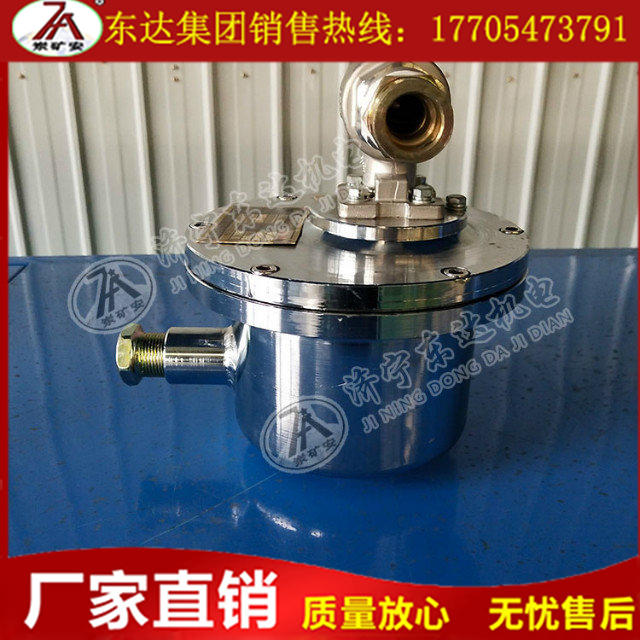

隔爆型电动球阀
概述:
电动球阀是一种由球体旋转而开闭水路的新型电动阀门,由于其适应的供水压力范围广、不受泥沙、污水影响、供水通径大、工作过程中通电时间短、工作稳定可靠、是一种通用电磁阀的理想替代产品。
防爆型式：矿用本质安全型；防爆标志：ExibI。
执行标准：Q/ZJZ111-2009/MT/T715-1997
适用范围:
该电动球阀适用于煤矿井下具有瓦斯,煤尘爆炸危险及水质差,水压范围广的自动化防尘,防灭火装置作水路自动控制开关。
工作原理:
电动球阀是一种由球体旋转而开闭水路的新型电动阀门,它由数字逻辑控制电路,方向控制电路,电流采样控制电路,限位开关等组成;ONIN、OFFIN端为外部控制信号,控制球阀的开启与关闭,GND为电动阀开启与关闭共用负极；限位开关检测球阀的工作位置, 短接+12V与ONIN球阀旋转开启；当开启到设定口径时,电机上面的限位开关断开电源；电机停止旋转；短接+12V与OFFIN球阀旋转关闭,当关闭到位时,电机停止旋转;
主要技术参数:
1．型号：DFH20/7
2．防爆标志：ExibI
3．输入电压：12VDC.
4．工作电流：≤100mADC.
5．Ui：12.5V；Ii：110mA；Li：10.8mH；Ci：0uF
6．环境温度：0～40℃
7．环境湿度：≤95%RH.（25℃）
8．大气压力：80～110KPa
9． 水压适应范围：0～7MPa.
10．水温适应范围：0～60℃
11．球阀开启速度：6～30秒.
12．球阀开启通径：20mm可调.
13．外型尺寸：170×140
14．重量：2.5Kg
